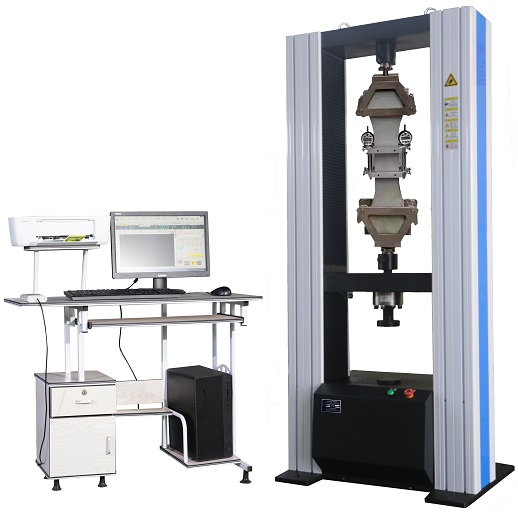

一、產品簡介
本公司生產的微機控制電子萬能試驗機結合國外先進的全數字控制技術、精美的外觀設計、高效率的傳動系統構成高性能主機，控制系統采用世界流行的高速 PCI2.2標準并行總線設計，采用BB公司放大器，AD公司的高速模數轉換器及 CPLD構成數據采集系統高精度負荷傳感器構成測量系統。軟件采用世界比較流行的 C.NET高級語言編寫升級簡單快捷。
試驗機專業軟件可實現屈服強度(Fe)、抗拉強度(Rm)等數據和指標，計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如 WORD、EXECEL等方式。
該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研機構、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、產品性能
1.主機部分
采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲等。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定的交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。精密滾珠絲杠僅承受拉力,有效延長壽命及剛性穩定性.精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能。
門式框架結構 整體沖壓、鑄造機殼，外觀整潔雅致。
2.結構部分
采用圓弧同步帶輪減速，零間隙滾珠絲杠副傳動，傳動無間隙，使試驗力和變形速度精密控制得到保證。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能；
主機框架：用型鋼制作，表面經過鈍化、底漆、面漆等工藝處理。
滾珠絲杠副：用精密滾球絲杠副，以確保無間隙傳遞和控制精度。雙套滾珠絲杠安裝框架內兩側，上端與上橫梁軸承連接，滾珠螺母與中部活動橫梁固定連接，下端與框架臺面下部兩端帶輪連接，帶輪旋轉帶動滾珠絲杠旋轉，使中橫梁升降產生拉力或壓力。利用中橫梁快速升降還可以調節試驗空間。傳動系統；安裝于工作臺下部，由同步齒形帶及同步齒形帶輪所組成，此種傳動系統可有效地消除傳動過程中的間隙和滑移現象，確�？刂频木_性。系統采用二級減速，由兩根同步齒形帶和五個同步帶輪組成。本機不應用減速機，采用傳動系統直接減速方式，此種減速方式的優勢有兩點：一是低噪音，二是免維護。
橫梁：分為上橫梁和中橫梁，采用中型厚度的碳鋼鋼板制作，上橫梁為固定橫梁，安裝于主機的最上端。中橫梁為活動橫梁，通過滾珠螺母與滾珠絲杠連接。中橫梁也是加載的關鍵部件，傳感器安裝于中橫梁的下端，各種試驗附具的一端也都懸掛于中橫梁之上，中橫梁升降即可產生拉力和壓力。
移動控制盒：用于在調整試驗空間時操作移動橫梁快速升降，具有快/慢、步進等多種操作方式，可自由吸附粘貼于主機易于操作的部位。
立柱：支柱采用碳鋼制作，兩根為一組，安裝于滾珠絲杠的外側，上、下兩端分別與上橫梁和工作臺固定連接，主要用于加強框架支撐和安裝表面扣板。
防塵罩：安裝于門式框架的內側，用于防止?jié)L珠絲杠受到粉塵侵害。
外罩：采用鋁合金及彩鋼等材料制作，主要用于對局部機體內部進行遮蓋，使機器外型得以美觀，另外對局部機體內部也可以起到保護作用。
三、產品特點
濟南眾標儀器設備有限公司生產的電子萬能試驗機是根據：
GB/T2611-2007《試驗機通用技術要求》
GB/T16491-2008《電子式萬能試驗機》
GB/T16825-2008《拉力試驗機的檢驗》
JJG 139-1999 《拉力、壓力和萬能材料試驗機》
GB/T 7314-2005 《金屬材料室溫壓縮試驗方法》
GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》
GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》
符合SL/T352-2020混凝土軸向拉伸、GB/T 3159及GB/T 2611的規范。
標準化制造，無污染、噪音低、外形美觀、操作簡便、性能穩定可靠。
主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試及研
究。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字開/閉環、多通道控制；多功能、易操作；專用萬能試驗機測控軟件，具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式；數據庫中備有多種試驗方法、標準；可根據 GB及 ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。
擁有多種完善的試驗夾具，快速更換；可選 T型工作臺，防旋轉夾具/附件裝置，夾具、附件、環境系統和引伸計; 試樣夾持好后，點擊開始有自動調零程序，試驗全過程記錄的數據曲線，該曲線具有再現功能，而曲線的再現可以使用戶完全采用人機對話的方式，自主處理試驗數據。例如：可以在任意點輸入試驗力、變形、應力、應變中的任意一項值而得到其它幾項的結果。自動完成材料的最大力、強度、伸長變形、延伸率、彈性模量等試驗參數試驗曲線可任意選擇坐標軸，可自由放大和縮��；可同時顯示多個曲線， 例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節；可重新讀取已經完成試驗，模擬再現，數據再分析、多曲線疊加、比較、遍歷。
試驗結束手動、自動返回，試驗力過載保護、過電流、過電壓、試樣破斷時安全保護、操作提示向?qū)ПＷo(hù)、試驗結束自動保護等多重保護功；Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出.具有軟件權限分級管理功能，便于分權限管理，智能、高效、快捷。
四、技術參數
|
|
|
1
|
最大試驗力
|
100kN
|
|
2
|
試驗機級別
|
0.5級
|
|
3
|
負荷測量范圍
|
0.4%～100%FS
|
|
4
|
示值相對誤差
|
±0.5%以內
|
|
5
|
試驗力分辨力
|
1/±500000F.S（全程分辨力不變）
|
|
6
|
變形測量范圍
|
0.2%～100%FS
|
|
7
|
力控速率調節范圍
|
0.005%～5%FS/S
|
|
8
|
力控速率控制精度
|
速率＜0.05%FS 時，為±1%設定值以內；
速率≥0.05%FS 時，為±0.5%設定值以內；
|
|
9
|
變形速率調節范圍
|
0.005～5%FS/s
|
|
10
|
變形速率控制精度
|
速率＜0.05%FS/s 時，為設定值的±1%以內；
速率≥0.05%FS/s 時，為設定值的±0.5%以內；
|
|
11
|
位移速率調節范圍
|
0.005～500mm/min
|
|
12
|
位移速率控制精度
|
為設定值的±0.5%以內；
|
|
13
|
恒力、恒變形、恒位移 控制范圍
|
0.5%～100%FS
|
|
14
|
恒力、恒變形、恒位移 控制精度
|
設定值≥10%FS 時，為設定值的±0.5%以內
設定值＜10%FS 時，為設定值的±1%以內
|
|
15
|
有效試驗跨度
|
500mm
|
|
16
|
有效拉伸空間
|
1000mm
|
|
18
|
電源電壓
|
～220V±10% 50Hz（須可靠接地）
|
|
19
|
機器功率
|
1000W
|
|
20
|
載荷機架尺寸(LWH)
|
≈800x600x2500（mm）
|
|
21
|
機器重量
|
≈1000kg
|
|
