一、主要用途及適用范圍

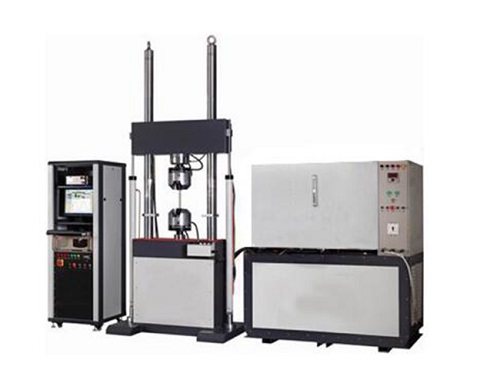

微機控制電液伺服動態疲勞試驗機主要由位移加載系統、疲勞加載系統、數據采集、處理、控制、顯示系統等組成，主要用于各種材料及零部件、構件的疲勞試驗，能在正弦波、三角波、梯形波、矩形波、斜波等動態載荷的拉壓疲勞特性試驗。本設備采用嵌入式高性能單片CPU控制器，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使操作更簡單，完全根據習慣性的提示界面順序操作，即可完成系統參數設置。實時監測并顯示力值、位移、加載頻率，數字式數據采集卡和全數字TESTSMART系統組成控制、數據采集及處理系統。整機利用TESTSMART測控系統微機控制顯示，可以設置試樣的加載力值、位移以及加載頻率，并可打印試驗數據。
二、主要功能特點
1.計算機自動伺服控制功能
▲自動控制、測量、數據采集及處理，繪制及打印試驗曲線和試驗報告；
▲測控系統自動標定、自動調零；
▲無級調速，自動控制及控制方式在實驗過程中可任意顯示不同的試驗曲線；
▲在程序自動運行過程中，可隨時轉換成人工控制，手動調整控制方式和控制速度；
▲試驗力過載自動保護功能，其保護范圍可任意設定；
2.微機系統采用聯想品牌工控電腦（包括主機、液晶顯示器、標準鍵盤鼠標、大容量硬盤）作為主機，完成整機試驗的設定、數據采集、運算處理、顯示打印試驗結果等功能，該機配備試驗機專用KQL-PowerTest2020中英文智能化軟件測試軟件包；可根據國家標準、國際標準或用戶提供的標準測量判斷各種材料試驗的各種性能參數，并對數據進行統計和處理，然后輸出各種格式要求的試驗報告和試驗曲線。
3.空間調節：移動橫梁采用低阻尼的液壓油缸升降鎖緊，移動平穩無間隙；
4.安全保護：設備配有油缸限位保護、過載自動停機保護、過電流及漏電自動斷電保護、應急開關保護功能；
5.油溫自動風冷：設置油溫自動風冷系統，可設置油溫的上下限值，在長時間的疲勞試驗過程中，油溫升高到設定上限溫度時，風冷系統自動開啟制冷功能，待油溫降至設定的油溫下限時，風冷系統自動停止工作。
三、技術參數：
|
項目型號
|
MEP-10
|
MEP-20
|
MEP-50
|
MEP-100
|
MEP-20
|
MEP-500
|
MEP-1000
|
|
最大負荷
|
10KN
|
20KN
|
50KN
|
100KN
|
20KN
|
500KN
|
1000KN
|
|
負荷量程
|
10%、20%、50%、80%、100%
|
|
靜負荷示值相對誤差
|
±1%
|
|
頻率范圍
|
0.001~40Hz
|
|
試驗波形
|
基本配置
|
正弦波、三角波、方波
|
|
擴展配置
|
梯形波、斜波、程序塊波、隨機波
|
|
標配框架形式
|
雙立柱、作動器上置或雙立柱作動器下置
|
四立柱作動器上置或下置
|
|
試驗空間
|
450×350
|
450×350
|
500×500
|
500×600
|
600×600
|
750×600
|
750×700
|
|
主機外形尺寸（L×W×H）mm
|
800×500×1800
|
800×500×1800
|
1000×650×2430
|
1130×730×2430
|
1150×750×2650
|
1250×850×2950
|
1350×1350×3250
|
|
主機重量（Kg）
|
800
|
800
|
1200
|
1500
|
1800
|
4200
|
7000
|
|
液壓泵站
|
基本配置
|
10L/min
|
20L/min
|
30L/min
|
40L/min
|
63L/min
|
100L/min
|
160L/min
|
|
電源電壓
|
常規電壓220v和380v，也可根據用戶地國家的標準電壓配置
|
|
