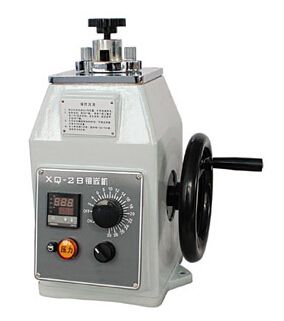

XQ-2B（20,30,45）型
|
|
|
 |
一、產品介紹
XQ-2B型金相試樣鑲嵌機（以下簡稱鑲嵌機）適用于對不是整形、不易于拿的微小金相試樣進行熱固性塑料壓制。成形后可方便地進行試樣磨拋操、也有利于在金相顯微鏡下進行顯微組織測定。
本機系機械式鑲嵌機，旋轉機體外手輪，通過一對傘齒輪帶動機體內絲桿使壓制試樣的下模在剛模套內上下移動，熱因性塑料連同鑲嵌的試樣的試樣在加熱的條件下成形。試樣制備過程中的成形壓力由固定在集體內的彈簧自動補償、試樣壓制的壓力可由信號燈給以示。
本鑲嵌機配置數顯溫控器，從而實現了實時溫度顯示和溫度自主設定，配置定時器，又從而實現了制樣的半自動化，大大提高了工作效率。每次鑲嵌制樣時間8-10分鐘，可獲得光滑如鏡的理想試樣。
二、技術指標
試樣壓制規格：Ø30×15mm;
加熱器規格：650W 220V
溫度調節范圍：100-180℃
控制電源：電壓波動不大于±15%,220V,50Hz
外型尺寸：340X270X400mm
凈重：33KG
三、性能概述
1、試樣經加溫，其成形壓力主要靠彈簧的蓄能來自動調整補償，因此在加壓時必須加壓至壓力指示燈亮，如在試樣壓制過程中見有壓力指示燈不亮，必須再行加壓到指示燈亮，以免造成試樣由于壓力不夠而不能成形導致報廢。在試樣壓制過程中，加熱溫度和恒溫時間及壓力與填料材質是壓制好試樣的關鍵，故一定要達到不同材料的熱固溫度和恒溫時間，否則將會產生下列現象：
（1）試樣出現凹凸形：
（2）試樣出現開裂：
2、在機械、電氣元件及溫控器完全正常的條件下，鑲嵌填料:φ22填料最大重量10克，φ30填料最大重量為17克，φ45填料最大重量為40克。嚴禁使用變質或受潮的材料做鑲嵌填料以防造成廢品。
壓制溫度與時間見下表：
|
壓制規格 |
設定溫度值 |
加熱溫度值 |
冷態壓制時間 |
熱態壓制時間 |
|
φ22mm |
120℃ |
120±5℃ |
15分 |
8分 |
|
φ30mm |
130℃ |
130±5℃ |
15分 |
8分 |
|
φ45mm |
120℃ |
120±5℃ |
20分 |
12分 |
3、如需調整設定溫度時，只需先按下功能鍵PV顯示SP符號，即可根據需要按與鍵來調整設定溫度值，待調整完畢再按一下功能鍵回到原模式即可，其它參數均不需調整。 |
|
