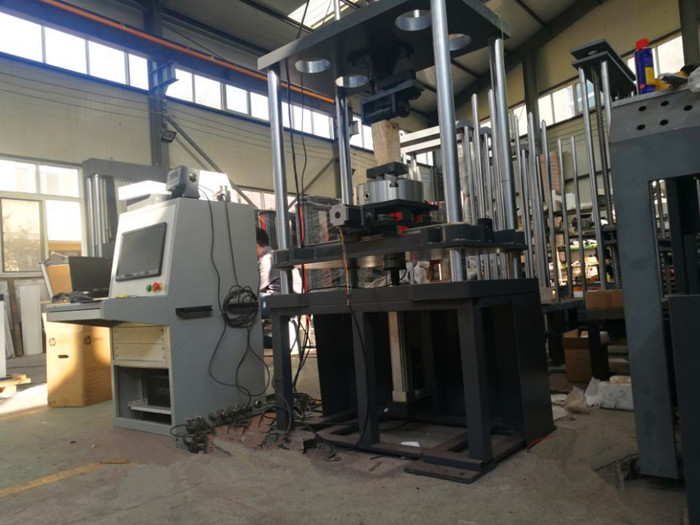

萬能試驗機是利用液壓系統進行施加一定的壓力進行拉力、壓力等力學試驗,該機采用的是油壓式傳感器,保證了試驗力的精準性,加力系統是由一臺液壓閥組及泵站油箱組成,那么,組成液壓式萬能試驗機壓力系統重要的組成部分有哪些呢?下面眾標小編為大家介紹一下材料試驗機液壓系統重要的組成部分:
試驗機液壓系統的重要組成部分是什么? 1、電機:電機是液壓泵站重要的動力來源,采用知名品牌電機是泵站穩定輸出重要的環節之一。 2、油泵:液壓油泵是輸送液壓油壓力的重要部件,目前大部分試驗機廠家都采用高壓齒輪泵,其優點是噪音低、輸出穩定可靠,但相比柱塞泵的成本增加很多。 3、閥塊:閥塊是承載眾多閥組的連接件,它不僅關系閥組安裝的合理性,還關系著油路的通暢程度,試驗機廠家設計閥塊的油路方向?qū)τ趬毫Φ霓D(zhuǎn)換起著至關重要的責任。 4、換向閥:換向閥是控制壓力上升或下降的重要閥組,一般采用雙路換向模式,穩定可靠。 5、伺服閥:在液壓式萬能材料試驗機中只有電液伺服液壓萬能試驗機用到伺服閥,眾標試驗機采用的是意大利阿托斯電液伺服閥,阿托斯伺服閥具有控制精度高、抗污染能力強等特點,是試驗機行業采用比較多的品牌之一。 6、高壓濾油器:部分試驗機廠家為了節約成本,不安裝高壓濾油器,但是在長期的使用過程中,如果沒有濾油器會造成齒輪泵損壞、油路堵塞、伺服閥卡死等故障。 以上是電液伺服萬能材料試驗機液壓系統重要的組成,排除以上六點,包括壓力傳感器、油溫控制系統、壓力表、試驗機主機的性能、整機線路的合理性都是關系測試精度關鍵的指標。
|
