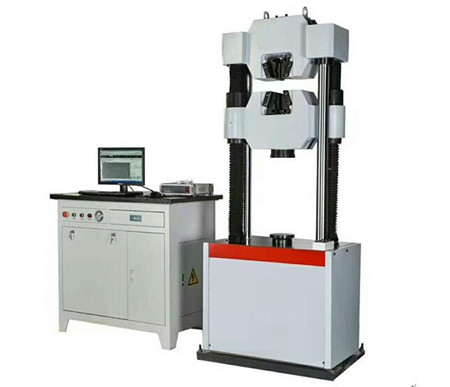

一、產品簡介: a.600KN微機控制電液伺服液壓萬能試驗機是科研機構,大專院校,冶金、機械制造、鍋爐容器及航空航天等企事業單位理想的檢測設備。WAW系列液壓萬能試驗機采用油壓加荷,操作方便,性能穩定,安全可靠,試驗操作和數據處理符合GB/T228.1-2010《金屬材料室溫拉伸試驗方法》,執行GB、ISO等多種試驗標準。 b.該萬能材料試驗機是一種通用性較強的產品,可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗,也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗,可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標,可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制,可以進行材料或產品的工藝合格性能驗證試驗。 c. 萬能試驗機主機的設計還考慮了擴展裝配其它夾具以完成更多試驗的可能。如:配裝鏈條夾具可做鏈條的拉伸和保載,配裝彎曲夾具可做圓棒或板材的彎曲試驗,配裝剪切夾具可做圓棒剪切強度試驗,在壓縮空間中加配抗折、剪切、劈裂、彈性模量儀等可做混凝土及水泥樣塊試驗,此外,配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。 二、產品性能特點: a. 主機機械工藝結構: 1.電液伺服試驗機主機是四立柱框架結構,主機采用油缸下置式結構,拉伸空間位于主機的上方,壓縮、彎曲、剪切等試驗空間位于主機下方中橫梁和工作臺之間,通過中橫梁的移動調整試驗空間,工作臺與油缸采用硬接觸,中壓平衡活塞,活塞始終處于油缸中心,減少油缸和活塞之間的摩擦,使實驗精度更高、力值更準。克服了工作臺和活塞的球面接觸,理論導向的傳統工藝。從而保證產品的機械性能指標高于國內同等產品; 2. 材料試驗機主機的結構件采用鑄鋼件熱處理后精密加工制成,立柱及傳動件采用高性能合金結構鋼材精密制作,經嚴格的檢驗和精細地裝配,整機不僅整體剛性強而且穩定性好,整機結構較大承載為750kN(滿足國家標準),上下夾頭中心線與試驗機拉力軸線同軸度為3%(大大優于國標小于12%的要求),主輔油缸均采用無間隙油膜密封,無滲漏油,鉗口處采用中心復式油缸直推式夾緊,克服了托板襯板夾塊套裝結構的易滑動易變形的,材質均采用合金鋼,經熱處理精加工后表面硬度均達到HRC61,而且裝卸更換非常方便,經久耐用。 3. 主機中采用的高精度油壓傳感器,綜合精度高,靈敏度高,重復性好,通過隨機標定后試驗中不受外力影響,可保證試驗過程和參數的準確性。拉伸、壓縮試驗傳感器受力方向一致。標定、校準簡單、方便。 b.液壓系統 1.控制油源為眾標公司較新研制的新一代產品。該系列產品具有使用方便,控制精度高,可靠性好等特點。在研制、開發過程中吸取國際先進試驗機技術,結合國內用戶的實際使用狀況,采用“單元化、模塊化、標準化”開發理念設計而成。試驗機的關鍵部件均選用國際、國內同類產品的著名品牌產品或采用國際先進技術加工完成,大大提高了系統的穩定性和可靠性,試驗機的整體性能達到國際先進產品技術水平。液壓原理如圖所示

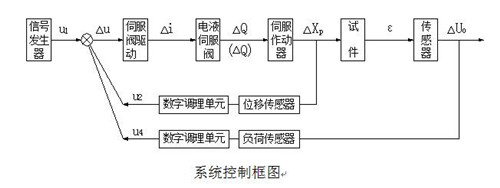

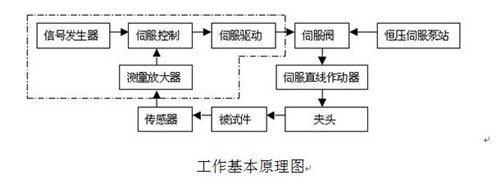

2.電液伺服控制油源主要由伺服閥、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。伺服閥采用大噸位試驗機專用電液伺服閥。采用雙級加壓承擔壓力差的原理,在增加工作壓力的同時,也改善了泵工作條件,延長泵的使用壽命);由主溢流閥、副主溢流閥、副溢流閥和換向閥、不大于3u精密濾油器組成的高低壓軟切換液壓模塊;具有濾油器堵塞報警或停車功能; c. 控制、測量系統: 1、600KN微機控制電液伺服液壓萬能試驗機采用全數字閉環控制系統進行控制及測量,并通過計算機進行試驗過程及試驗曲線的動態顯示,和數據處理,試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯,產品性能達到國際先進水平。 2、開放式的程序接口,可為用戶定制特殊的試驗方法,快速、便捷、可靠,缺省執行GB、ISO等多種試驗標準; 3、 準確、完善的數據分析功能,采用人機交互方式分析計算測試材料的機械性能指標,可自動計算抗拉強度、彈性模量、屈服強度、非比例伸長應力等數據,也可人工干預分析過程,提高分析的準確度; 4、 試驗數據采用數據庫管理方式,自動保存所有試驗數據和曲線。 5、實現專用的位移、變形、力、速度閉環控制,試驗過程中,可靈活更改試驗速度及試驗曲線,以使試驗方案更靈活、快捷; 6、多層保護:具有軟件和硬件兩級保護功能,可實現對試驗機的過載、過流、過壓、欠壓、過速、限位等多種安全保護方式;
|
