合成纖維吊裝帶其中抗拉強度試驗是必不可少的試驗項目之一。根據國標要求，吊裝帶需要較大試驗力為300噸電液伺服臥式拉力試驗機，吊裝帶一般采用高強力聚酯長絲制作，材料有絳綸、丙綸、錦綸、杜邦絲、尼龍、合成纖維等。具有強度高、耐磨損、抗氧化、抗紫外線等多重優點，同時質地柔軟，不導電，無腐蝕，被廣泛應用在各個領域。安全系數：5：1 6：1 7：1行業新標準JB/T8521.1-2007生產吊裝帶，產品安全系數為6倍�？估瓘�(qiáng)度：扁平吊裝帶10KN-300KN 圓型吊裝帶10KN-3000KN，那么該試驗機具體的設計及工藝，由濟南眾標小編為您詳細分析一下。

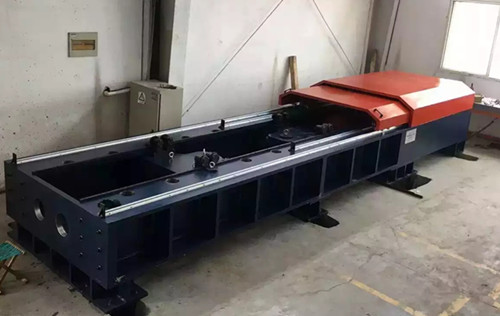

100噸吊裝帶電液伺服臥式拉力試驗機設計組成，主機機架采用整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控制并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本系列試驗機為吊裝帶類、鏈類以及繩索，線纜類做產品逐個拉伸試驗專用設備,用于吊裝帶類產品的逐個拉伸負荷,破壞等試驗,試驗操作靈活方便,加載緩慢平穩,機體承載能力強等優點。并有一鍵設定并保持試驗力，用以檢測不同溫度下，線纜的物理性能及電性能。液壓系統由油泵電機組、油箱（含閥組及配套設施）、管路系統、強電系統四大部分組成。液壓油通過高壓油管與液壓油缸相連，并設有高壓濾油器，防止油路因雜物堵塞。油缸活塞頂部設有鏈接機構，并設有導向立柱，伺服閥采用液壓式試驗機專用比例伺服閥控制試驗力的加載，利用較先進的微機控制技術實現試驗力的負荷保持；試驗過程均由微機電腦控制。無需人工干預。
1 00噸吊裝帶拉力試驗機油站系統配置：
1、10l/min,30MPa恒壓泵組： 一套，應用于100kN主機；
2、采用ABB電機，進口低噪聲高壓齒輪泵NACHI。
3、 電機安裝配有減振裝置，低噪音無震動；
4、油箱采用全封閉標準油箱，容積80升，并配有油溫計、液位計，精密壓力過濾器，空氣濾清器等并帶有油溫、液位、油阻保護裝置，根據油路的使用要求配相應高精度的濾油裝置。
5、操作控制臺采用桌式結構，布置于試驗操作區，并有專門設計的操作面板使各類試驗操作一目了然。
6、管路系統：主油缸到動力油源、液壓夾緊油缸的液壓管路均采用高壓軟管連接。
7、 多路油壓輸出，分段控制，用于加熱爐蓋開閉。
8、控制系統采用眾標自主研發雙通道控制板數字化電路，結構一致，提高了各通道的互換性；計算機屏幕完成集成的數據控制顯示與試驗曲線顯示功能；數據存儲功能完善，可進行歷史數據再現與圖形顯示；
眾標公司設計生產的100噸吊裝帶電液伺服臥式拉力試驗機，技術精湛、經驗豐富，該設備可滿足ISO、JIS、STM、DIN、GB等多種試驗方法標準。高效、節能、環保、穩定等多項優點。臥式拉力試驗機滿足標準：100噸扁平吊帶拉力機臥式吊裝帶拉力試驗機
GB/T 2611-92 試驗機通用技術要求
JB/T 8612 電液伺服萬能材料試驗機
JJG 475-2008 拉力、壓力和萬能試驗機
本廠出售產品因質量問題均享受三包政策，（人為操作或外力造成損傷、破壞不在保修范圍內）質保一年，終身免費維修。輔具配件部分保修期六個月，主機部分質保貳年。
|
