10噸數顯萬能拉力試驗機依據GB/T16491-2008《電子式萬能試驗機》及JJG475-2008《電子式萬能試驗機》檢定規程研發制造而成。拉力試驗機主體結構為雙絲杠門式結構，雙試驗空間，其中上空間為拉伸空間，下空間為壓縮空間，進行試驗力校準時應將標準測力計放在工作臺與中橫梁之間（即下空間）。主機的右側為數顯控制測量部分。整機結構大方，操作方便。

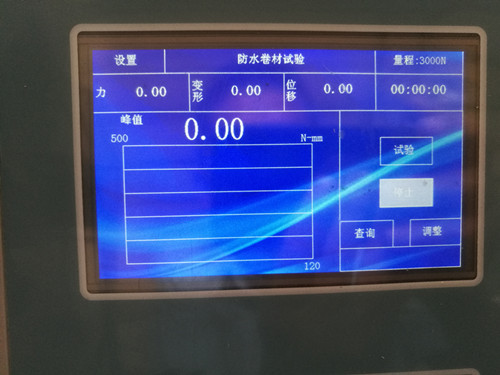

數顯電子萬能試驗機采用高精度交流伺服調速電機及調速系統作為驅動裝置、圓弧同步帶輪作為減速系統，電機經減速系統減速后帶動精密滾珠絲杠副進行加載。電氣部分包括負荷傳感器測量系統和位移測量系統組成。所有的控制參數及測量結果均可以在數顯控制器屏幕上實時顯示，若帶計算程序可計算試樣的彈性模量、抗拉強度、斷后延伸率等參數。并具有過載保護等功能。
10噸數顯萬能拉力試驗機采用雙臂式門式結構，雙試驗空間。高精度交流伺服調速電機及驅動器、減速系統位于主機下部，本機可完成拉伸、壓縮試驗，其中上空間為拉伸空間，下空間為壓縮空間。電機經減速系統減速后帶動精密滾珠絲杠副旋轉進行加載，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機調速系統控制完成。電氣部分由調速系統及顯示測量系統組成，本機采用高精度交流伺服調速電機，通過調速系統控制電機的正、反轉和速度的快慢。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。所有的控制參數及測量結果均可以在數顯屏幕上實時顯示。
|
