液壓萬能試驗機進行試驗注意事項

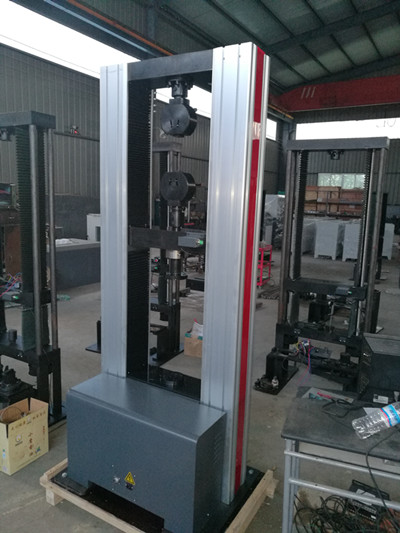

液壓萬能試驗機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎 曲、剪切試驗空間位于主機下橫梁和工作臺之間。液壓萬能試驗機進行試驗注意事項
1、液壓萬能試驗機在進行試驗時應先把試件夾緊，給試件緩慢均勻加載，用萬能材料試驗機上自動繪圖裝置，繪出外力和變形的關系曲線當載荷增加到點時拉伸圖上段是直線表明此階段內載荷與試件的變形成比例關系即符合虎克定律的彈性變形范圍。當載荷增加到點時，測力計指針停留不動或突然下降到點然后在小的范圍內擺動這時變形增加很快，載荷增加很慢;這說明材料產生了流動與點相應的應力叫上流動極限與相應的應力叫下流動極限，因下流動極限比較穩定，所以材料的流動極限一般規定按下流動極限取值以點相對應的載荷值除以試件的原始截面積即得到低碳鋼的流動極限，流動階段后，液壓萬能試驗機試件要承受更大的外力，才能繼續發生變形若要使塑性變形加大，必須增加載荷，如圖形中點至點這一段為強化階段。
2、當載荷達到較大值點時試件的塑性變形集中在某一截面處的小段內，此段發生截面收縮，即出現“頸縮”現象。關閉機器，取下拉斷的試件將斷裂的試件緊對到一起，用游標卡尺測量出斷裂后試件標距間的長度，按下式可計算出低碳鋼的延伸率。
液壓萬能試驗機采用油缸下置式主機，主要用于各種金屬、非金屬材料的拉伸、壓縮、彎曲和剪切試驗，以及一些產品的特殊試驗，適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域，試驗操作和數據處理符合GB228-2002《室溫材料金屬拉伸試驗方法》等標準的要求。
|
