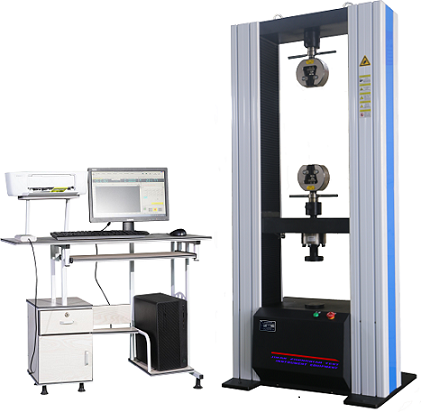

為什么好的拉力試驗機采用滾珠絲杠?使用滾珠絲杠拉力機精度好?我們都知道拉力試驗機檢測主要有屈從強度,抗拉強度,斷后伸長率,斷面縮短率,曲折實驗,剛度等的測驗,但隨著日新月異的科技進步,產業需求的不斷提高,當前的拉力機,也就是我們所說的萬能拉力試驗機,它能夠做到更多讓我們意想不到的檢測,降低了人為成本,提高了工作效率和產品質量測量的精準度。拉力試驗機如今被各大行業廣泛應用,成為檢測材料物理性能的一大利器,但是除了生產廠家以外,廣大用戶知不知道拉力試驗機有哪些重要的零部件呢?這篇文章將會重點給大家介紹拉力試驗機的重要零部件之一的絲杠。
好的拉力試驗機采用滾珠絲杠,拉力機精度好絲杠是每一臺拉力機中都必須裝備的部件,絲杠在拉力試驗機中起著傳動的作用,通過電機的帶動,絲杠可以將旋轉運動轉化為直線運動,具備很高的傳動效率。常用于拉力試驗機的絲杠分為兩種:滾珠絲杠和梯形絲杠。滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動。梯形絲杠跟滾珠絲杠的區別就是梯形絲杠沒有滾珠(鋼球),梯形絲杠螺母和螺桿直接接觸,進行的是滑動摩擦。目前市場上滾珠絲杠已經大幅度代替了梯形絲杠。首先,我們來看看結構,因為結構決定特性。
滾珠絲杠,從字面上也很好理解,就是用滾珠來滾動,滾珠在哪里滾動,當然是在滾珠絲杠軸上滾動。
所以,絲杠軸上有圓弧輪廓,此輪廓在軸上按照一定的升角(導程角)盤旋在軸上。
而滾球被設計在螺母里,在絲杠軸圓弧輪廓里滾動,所以是滾動摩擦。
其運動原理,就是螺旋副,簡單理解,就是類似于擰螺釘,我們知道,擰螺釘時,如果在螺釘端部限制螺釘移動,那么被螺紋嵌入部件,就會沿著螺釘軸線移動。
滾珠絲杠,也是同樣的道理,把絲杠軸一端或者兩端沿軸向固定,用馬達驅動絲杠旋轉,那么,帶鋼球的螺母,就會沿絲杠軸線方向運動。
梯形絲杠和滾珠絲杠的運動原理相同,不同之處在于,梯形絲杠里沒有滾珠,那么螺母和絲杠軸之間的運動,完全靠機械接觸產生滑動,是滑動摩擦,所以梯形絲杠也叫滑動絲杠。
所以兩者的結構區別,用一句話概括就是: 滾珠絲杠是滾動摩擦,梯形絲杠是滑動摩擦。
我濟南眾標儀器設備有限公司生產的所有型號拉力試驗機均采用進口的滾珠絲杠,不僅質量好,傳動效率高,而且更加經久耐用,下面為大家詳細的介紹一下。由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以運動效率高。也就是說如果驅動同樣大的負載,采用滾珠絲杠可以采用更小的驅動功率,從而可降低成本,節約能源。由于滾珠絲杠運動的效率高、發熱小、所以可以實現高速傳動。滾珠絲杠是利用滾珠來實現運動的,啟動力矩小,不會出現滑動運動等爬行現象,能實現精確的微進給。滾動摩擦的表面損傷小,因此在清潔、潤滑等條件符合時,滾珠絲杠的維持壽命高。自鎖性一般與傳動效率成反比,傳動效率越高,自鎖性就越小,因此,滾珠絲杠幾乎沒有自鎖性。滾珠絲杠可加予壓。由于予壓力可使軸向間隙達到負值,進而得到較高的剛性。滾珠絲杠一般來說價格貴點,但是就其傳動速率、使用壽命、精確性等特性綜合考慮,性價比是好的。對拉力機來說,試驗機用來測試產品,使測試數據更為精準。質量更為穩定。
|
