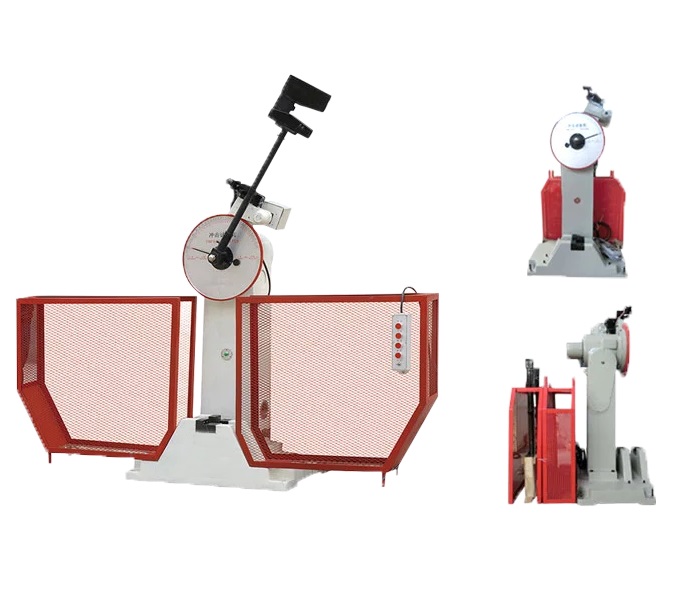

沖擊試驗機（英文名稱：impact testing machine）是指對試樣施加沖擊試驗力，進行沖擊試驗的材料試驗機。沖擊試驗機分為手動擺錘式?jīng)_擊試驗機、半自動沖擊試驗機、數(shù)顯沖擊試驗機、微機控制沖擊試驗機、落錘沖擊試驗機以及非金屬沖擊試驗機等�？梢酝ㄟ^更換擺錘和試樣底座，可實現(xiàn)簡支梁和懸臂梁兩種形式的試驗。那么簡支梁沖擊試驗機與懸臂梁沖擊試驗機我們該怎么區(qū)分？它們的區(qū)別又有哪些？下面由小編來為大家詳細介紹：
1、試驗標準不同
簡支梁沖擊試驗依照：ISO 179、GB/T 1043、GB/T 2612、JB/T 8762、GB4742標準。
懸臂梁沖擊試驗依照：IS0 180、ASTM D256、GB/T 1843、GB/T 2611、JB/T 8761等標準。
2、沖擊強度試驗范圍不同
簡支梁沖擊試驗測定的是受到擺錘的沖擊時，材料所產(chǎn)生的抵抗力，是一種single point試驗。
簡支梁沖擊能的定義：試樣在沖擊負荷作用下，被破壞時所吸收的能量。它是一種性能指標，可用于生產(chǎn)過程的質(zhì)量控制中，也可用于比較不同材料的韌性。
懸臂梁沖擊強度(有缺口)測試，缺口試樣懸臂梁沖擊試驗機測定的是材料被擺錘沖擊時的抗沖性能。懸臂梁沖擊強度定義：從材料開始破壞至完全破壞時所吸收的能量。適用于快捷的質(zhì)量檢驗，以確定一個材料是否符合所需沖擊強度要求，也可用于比較材料的韌性。
3、試驗方法不同
簡支梁沖擊試驗機是將試樣水平放置，兩端不固定的。釋放擺錘，使其沖擊試樣。若試樣未被破壞，則換一個更重的擺錘并重復以上步驟，直到試樣破壞。
懸臂梁沖擊試驗機它是將試樣垂直放置并夾緊于沖擊試驗機中，有缺口的一面對著擺錘邊緣。將擺錘釋放，使其沖擊試樣。如果試樣未破壞，則換一個更重的擺錘，直到試樣破壞。本實驗也可以在更低的溫度下進行。
4、試驗取樣規(guī)格不同
簡支梁沖擊試驗機試樣的規(guī)格為80×10mm，有無缺口均可。
懸臂梁沖擊試驗機的試樣規(guī)格是64×12.7×3.2mm(2.5×0.5×0.125英寸)(ASTM規(guī)定)。較普遍的厚度是3.2mm(0.125英寸)，而更好的厚度是6.4mm(0.25英寸)，因為這個厚度不會那么容易彎曲或脆裂。試樣缺口的深度為10.2mm(0.4 英寸)。
ISO中標準試樣是削去end tabs的1A型多用途試樣。削去后試樣的規(guī)格為80×10×4mm。試樣缺口的深度為8mm。
5、試驗數(shù)據(jù)不同
簡支梁沖擊試驗機沖擊能量的單位是焦耳。沖擊強度是沖擊能(J)與缺口處的橫截面積之比。試驗數(shù)據(jù)越大，材料的韌性越好。
懸臂梁沖擊試驗機它在ASTM沖擊能量的單位是J/m或ft-lb/in。沖擊強度是沖擊能(以J或ft-lb計)除以試樣厚度得到的。試驗結(jié)果通常是5個試樣的平均值。在ISO沖擊能量的單位是kJ/m2。沖擊強度是沖擊能(以J計)與缺口下的面積的比值。試驗結(jié)果通常是10個試樣的平均值。結(jié)果的數(shù)值越大，材料的韌性越好。
以上是小編為大家整理的簡支梁與懸臂梁沖擊試驗機的不同之處，大家是不是對簡支梁沖擊試驗機和懸臂梁沖擊試驗機更加了解了呢？
|
