試驗機夾具是產品質量檢測過程中用來固定檢測對象,使之占有正確的位置,以接受檢測的裝置。是電子萬能試驗機中不可以缺少的一個零件。
試驗機夾具的分類
夾具根據試驗方法不同大致可分為:拉伸類夾具,壓縮類夾具,彎曲類夾具,剝離類夾具,剪切類夾具,拉剪類夾具,頂破、刺破類夾具等。

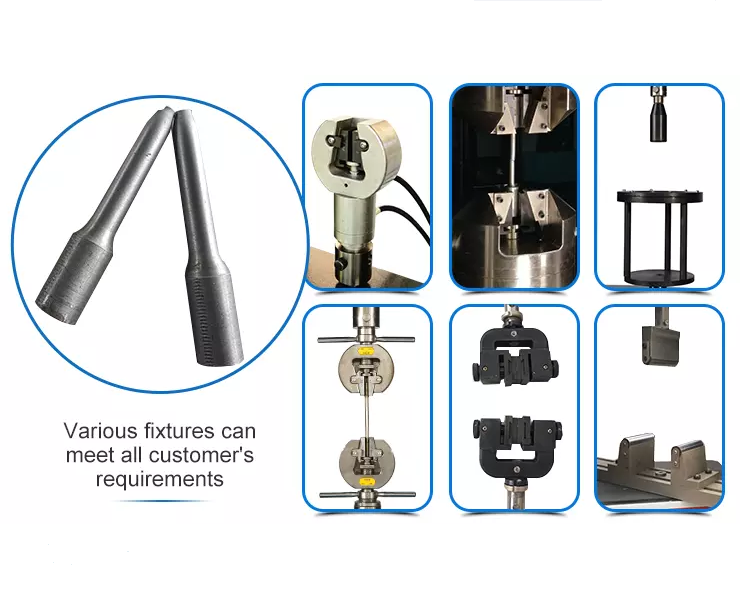

夾具按結構劃分可分為:旋轉式夾具,楔形類夾具,對夾類夾具,纏繞類夾具,偏心類夾,杠桿類夾具,臺肩類夾具,螺栓類夾具,90°、180°剝離類夾具等。
夾具按用途劃分:土工布拉伸夾具,線繩拉伸夾具,線絲拉伸夾具,編織袋拉伸夾具,線材拉伸夾具,橡膠片拉伸夾具,鋼絞線拉伸、扭轉夾具,彈簧拉伸夾具,人造板拉伸、壓縮、彎曲夾具,保溫材料拉伸夾具,管材拉伸、壓縮夾具等。
試驗機夾具的選擇
1、根據主機較大試驗力選擇主要夾具。
2、夾具所能承受的較大力必須大于等于主機的較大試驗力。
3、根據非標配置、或擴展配置選一些次要夾具。(例如:擴展配置傳感器為 10kN,所選次要夾具所能承受的較大試驗力也要為 10kN。)
4、根據客戶試樣選夾具。(例如:客戶提供試樣的形狀,較大試驗力等。)
5、建議客戶用什么樣的夾具。(例如:直徑小于 1mm 的繩類試樣,包括鋼絲、鐵絲、細線等。
6、試樣采用纏繞式夾持方法時,試樣延伸率誤差大;
7、確保夾具的選擇是針對自己行業需要而設計鑄造
試驗機夾具質量好壞的判斷
對拉力試驗機夾具質量的好壞判定很難界定,由于夾具結構的特殊性,對一種夾具,有時我們很難確定它到底更適合那種試樣,通常從以下三點來判斷:
1、夾具是否使用方便、安全。
2、夾持是否可靠,不能有打滑現象。
3、做試驗過程中,試樣斷點好。數據離散性小。(即試樣不斷鉗口、鉗口內、平行段或標距外)
而有幾種類型的材料,有與本身的特性及適用的環境特殊,目前為止,解決的辦法并不多。
1、鋼絲、鋼絞線由于試樣硬度高,內部結構相對松散,在拉伸試驗過程中受力不均勻,夾持試樣的鉗口易磨損等原因,夾具一直未得到好的解決。過去是夾鋁箔來做,一次試驗就耗費四片鋁箔,浪費太大,F(xiàn)在采用了噴涂金剛砂的拉力試驗機夾具,打滑問題解決了,但斷口位置始終未能理想,10根試樣只能成功一半左右。
2、對于變形量大的材料由于變形過大,所以?shī)A持困難,夾具的設計也是一個難點。
3、對于需要在高溫環境下做的試驗,夾具的要求也很高,既要耐高溫,又要不變形,體積要小,所以一般的試驗機廠家來說,也是很難搞定的事情。
4、對于批量大,高頻率的試驗來說,國外普遍采用全自動夾持,對與國內試驗機廠家來說,還是個新的課題。
5、對與成品及半成品的檢測,需要的夾具則是五花八門,如何個性化滿足客戶要求,對所有拉力試驗機廠家來說,都是一個挑戰。
|
