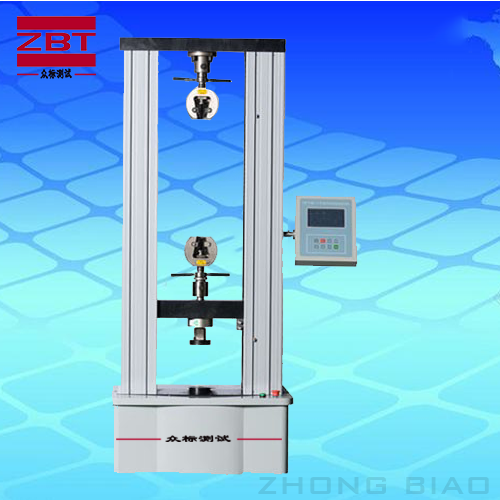

拉力試驗機采用先進油泵電機組和進口伺服閥的伺服油源,獨立的低噪音加緊油源,全數字程控放大器插裝在計算機內,具有控制模式智能設計專家系統,可實現各種模式的閉環控制。具有獨立的試驗力、變形、位移測量控制系統。能夠按照GB228《金屬材料室溫拉伸實驗方法》的要求進行數據處理和試驗結果的網絡操作。該機主要用于金屬材料的拉伸、壓縮、彎曲和剪切試驗。增加附件,可完成膠帶、鏈條、鋼絲繩,電焊條及構件的力學性能試驗。
拉力試驗機產品特點:
液壓加荷、油缸下置式主機結構、負荷傳感器測力、計算機控制實驗過程,鉗口夾持部分分手動加緊與液壓加緊兩種,操作簡便,增加附具可拓展試驗范圍,試驗力是指準確度一級。
拉力試驗機檢查與調整:
1、檢查電器應用裸銅導線可靠接地,控制元件應完整無損。
2、檢查移動臺上、下行程開關、上鉗口保護限位開關、緩沖器上的常開觸頭,擺桿揚程行程開關應完好無缺。
3、檢查調整機器應呈水平狀態、擺桿成垂直狀態。調整載荷指針和從動指針到零位。
4、接通電源,使速度選擇為25mm/min,逐一檢查移動臺上、下圇行程開關是否正常。
5、將上鉗口固定器推向后方,夾緊上鉗口,此時按“位伸”鈕,這時移動臺應無反映。
6、將上鉗口固定器松開,開動機器,用手揚起擺桿,使載荷指示機構的指針運轉一周后碰到揚程限位開關,此時移動臺應立即停止移動。
7、開機時用手揚起擺桿后突然放下,緩沖器的觸頭應起作用,移動臺應立即停止移動,同時擺桿應平衡無沖擊回行。
拉力試驗機測試:
1、根據測試材料選定相應的載荷范圍,使試驗的破壞負荷為選用載荷范圍的80—90%。
2、裝夾試樣時應用固定器將上鉗口固定,試樣裝夾完畢后必須松開固定器后才能拉伸。
3、把延伸尺限位夾移至與延伸尺指針接觸,使指針與移動臺一齊下降,便于讀出下降的距離。
4、如需要記錄載荷—變形曲線,還應在記錄筒上裝上記錄紙和記錄筆。X軸為負荷座標,Y軸為孌形座標。
5、選擇好試驗速度或使用“無級”檔進行位伸。
6、試樣被拉斷后,從動指針即停留在試樣較大載荷刻度上。如需要重新做試驗,應將從動指針撥回零位。
拉力試驗機的維護保養:
1、在試驗過程中,若“停止”按鈕失靈時應立即關閉總電源。
2、試驗機應保持清潔,特別是載荷指示機構應盡量避免塵埃進入應經常塵罩覆蓋。
3、移動臺導軌間及傳動絲桿、蝸輪箱應經常注入潤滑油。
4、設備的水平及擺桿的垂直度應每月檢查一次。
|
